產品中心
首頁 - 產品中心 - 光伏系統直流保護器
光伏發電系統的電涌保護

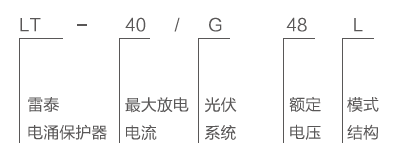

型號說明
電涌保護配置說明
電涌保護配置說明 作用 選擇 說明
A 太陽能板的保護 LT-60/G或者LT-80/G 與太陽能電池板的連接線應盡可能短而直。根據具體環境，電涌保護器應安裝在防水箱提內。
B 太陽能板與控制器連接的防雷保護 LT-40/G 與接地排的連接以及與DC側逆變器接地線的連接應盡可能短而直。
C 控制器及逆變器的防雷保護 LT-40/G 與接地排的連接以及與DC側逆變器接地線的連接應盡可能短而直。
D/E 逆變器AC輸出端的保護

TNR-C20/385

TNR-B60/385

與接地排的連接應盡可能短而直。
F 直擊雷防護 TNR-FB 應有專用接地體及接地線。


安裝位置 放電電流 電壓選擇 保護模式 雷泰型號
A

ln

20kA

40kA

60kA

根據實際電池組電壓進行選擇 根據實際電池組電壓進行選擇 LT-40G
B LT-80G
C LT-100G


型號/參數 額定工作電壓Un（V-） 最該持續運行電壓 Uc（V-） 標稱放電電流 ln(kA) 最大放電電流lmax（kA） 模式結構 適用范圍 接線簡示圖
LT-40/G48L 48 65 20KA 40KA L型 100V以下系統
LT-40/G100L 100 135
LT-80/G48L 48 65 40KA 80KA
LT-80/G100L 100 135
LT-100/G48L 48 65 60KA 100KA
LT-100/G100L 100 135
LT-40/G360U 360 500 20KA 40KA U型 120V至500V系統
LT-40/G470U 470 600
LT-80/G360U 360 500 40KA 80KA
LT-80/G470U 470 600
LT-100/G360U 360 500 60KA 100KA
LT-100/G470U 470 600
LT-40/G500YU 500 650 20KA 40KA Y型（帶放電管） 500V至700V系統
LT-40/G680YU 680 900
LT-80/G500YU 500 650 40KA 80KA
LT-80/G680YU 680 900
LT-100/G500YU 500 650 60KA 100KA
LT-100/G680YU 680 900
LT-40/G900Y 900 1200 20KA 40KA Y型（無放電管） 700V以上系統
LT-40/G1000Y 1000 1300
LT-80/G900Y 900 1200 40KA 80KA
LT-80/G1000Y 1000 1300
LT-100/G900Y 900 1200 60KA 100KA
LT-100/G1000Y 1000 1300

注1：G代表光伏系統電涌保護器

注2：末列出電壓級別請訂貨時說明

注3：信號控制與檢測電涌保護器請參閱信號產品的資料

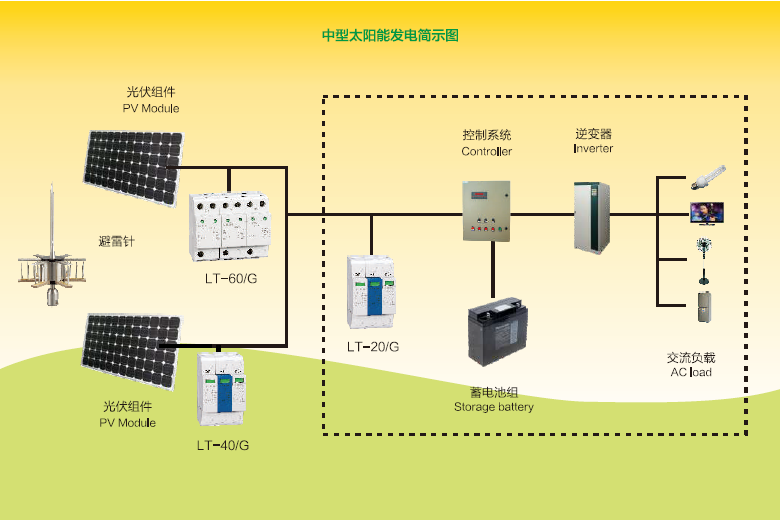

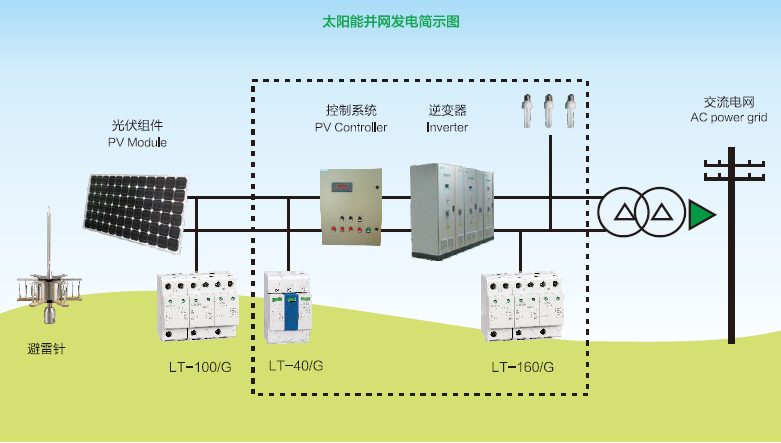

太陽能發電簡示圖
外形及尺寸圖
