溫州移動超級基站防雷工程施工【圖】
一、溫州地區移動基站概況
溫州地區已建設的移動基站1691座（其中：溫州市區487座（其中鹿城區178座、甌海區168座、龍灣區118座、開發區23座）、樂清市215座、瑞安市184座、平陽縣122座、永嘉縣305座、蒼南縣162座、文成縣129座、泰順縣45座、洞頭縣42座。）

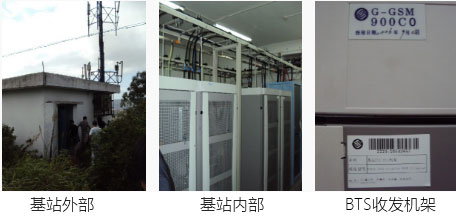

基站有機房、饋線、天線及安裝天線的支架所組成。機房主要設備包括基站控制器、收發信機、功率放大器、耦合器、合路器、雙工器及饋線等信號收發設備及電源柜和備用電源等輔助設備?；咎炀€架設在支架上，由饋線連接天線與機房設備。
此次由我公司負責防雷改造的是溫州移動的15個“超級基站”，分布于溫州各縣市?！俺壔尽笔遣捎孟冗M的大功率、廣覆蓋、低功耗基站設備，通過光纜/衛星傳輸自動倒換提高傳輸安全性，加大電源配置延長供電時間，提高抗災害損毀能力，力爭做到“地震震不倒、洪水淹不著，臺風吹不垮、冰雪凍不壞”。
二、移動基站的防雷改造施工
2.1 安裝環境：溫州樂清移動基站
總開關：正泰DZ20J-100/43000四極100A塑殼斷路器
總開關：正泰DZ20J-100/43000四極100A塑殼斷路器

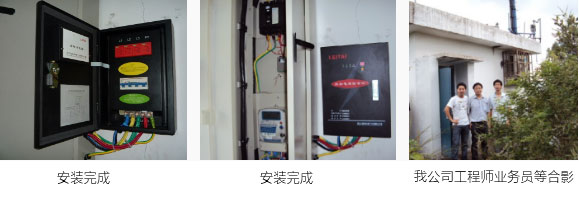

2.2 改造方案：使用浙江雷泰電氣有限公司生產的TNR-120TB防雷箱并聯至總開關輸出端。
接線方式：采用凱文接線。
防雷箱安裝方式：壁掛式。
接線方式：采用凱文接線。
防雷箱安裝方式：壁掛式。
三、 TNR-120TB防雷箱技術參數：
| 型號 |
TNR-100TB
|
TNR-120TB
|
TNR-150TB
|
| 標稱放電電流（8/20μs）In |
40 KA
|
50 KA
|
60 KA
|
| 最大放電電流（8/20μs）Imax |
100 KA
|
120 KA
|
150 KA
|
| 電壓保護水平 Up |
≤2.6 KV
|
≤2.9 KV
|
≤3.0 KV
|
| 額定工作電壓及頻率 |
220/380VAC 45-62Hz
|
||
| 最高持續運行電壓 Uc |
385 VAC
|
||
| 保護模式 |
L-N N-PE
|
||
| 接線端子 |
最大35mm2(多股銅芯線)
|
||
| 遙信輸出 |
1-2常閉、1-3常開
|
||
| 電源制式 |
TN-C、TN-S、TN-C-S、TT
|
||
| 外形尺寸 |
400mm×290mm×125mm
|
||
